A tubería de acero ASTM A252 O grau 1 refere-se a pilotes de tubería com um cilindro de acero de pared nominal (media) que serve como elemento portante permanente ou como coraza para construir pilotes de hormigón in situ. O norma americana ASTM A252 é uma norma de materiais para pilotes tubulares que se utiliza habitualmente na construção e estruturas estruturais.
Os defeitos superficiais que ultrapassam os 25% da profundidade nominal do pavimento são denominados defeitos. A soldadura pode ser utilizada para resolver defeitos que sejam inferiores a 22,5% da profundidade nominal do pavimento. O defeito deve ser eliminado por completo antes de soldar.
Por que razão escolher o tuspipe?
Desde 1998, a Tianjin United Steel Pipe Co., Ltd (TUSPIPE) está empenhada em fornecer tubérculos de alta qualidade.
Com mais de 500.000 toneladas de capacidade de produção anual, a empresa presta os seus serviços a diversos campos e indústrias, como a exploração e transmissão de petróleo e gás, a construção naval e de automóveis, a água e a eletricidade, a proteção do meio ambiente, a engenharia mecânica, a construção de infra-estruturas, etc.
A TUSPIPE dá grande importância à qualidade dos seus produtos e a um rigoroso controlo de qualidade dos mesmos. Com o objetivo de manter uma boa qualidade dos seus produtos, a empresa estabeleceu um Centro de Ensaios e Inspeção desde 2004. Com uma série de testes e equipamentos de inspeção de última geração, o centro de testes e inspeção é capaz de realizar os testes de tração, testes hidráulicos, testes de impacto, DWTT, etc.
Aplicações dos tubos de pilotaje ASTM A252 Grado 1

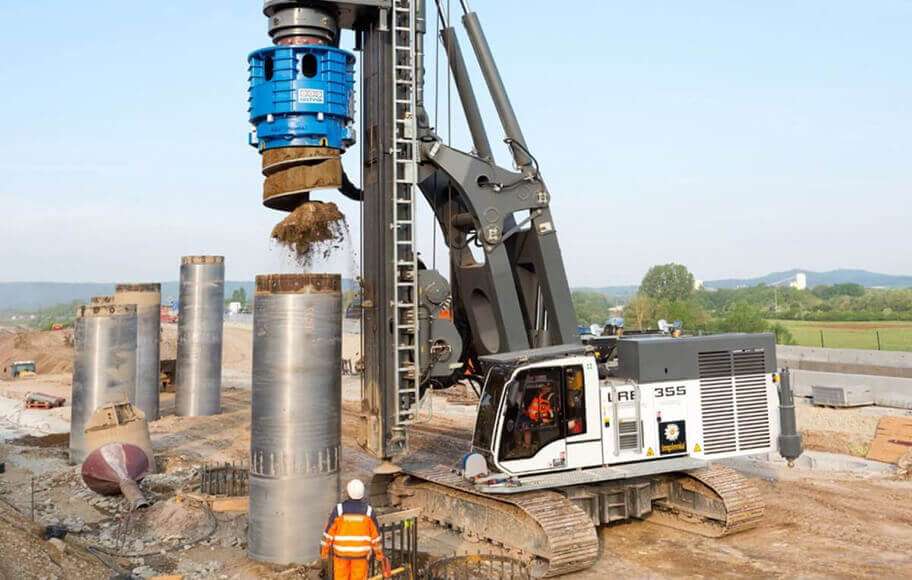

Os tubos de pilotaje ASTM A252 Grado 1 são utilizados habitualmente para aplicações de grande diâmetro e estrutura, como a construção de edifícios e potências. O grande diâmetro ajuda a distribuir o peso da estrutura de forma uniforme, ao mesmo tempo que os materiais de alta qualidade utilizados nos tubérculos garantem que serão capazes de suportar os elementos. Além disso, a construção robusta destes tubos torna-os ideais para a sua utilização em zonas propensas a terremotos ou outros desastres naturais. Como resultado, os tubos de pilotes ASTM A252 Grado 1 são uma parte essencial de muitos grandes projectos de construção.
Especificações da ASTM A252 Grau 1
| Norma | A252 |
| Especificação | Pilotos de tubo de aço soldado |
| Tipo | Soldado por Resistência Eléctrica (ERW) |
| Tamanho | NPS 1 a NPS 24 [DN25 a DN 600], com espessor médio nominal de pared conforme ASME B 36.10M ou conforme os requisitos do cliente. |
| Diâmetro exterior | 1-24 pulgas (33,4-609,6 mm) |
| Espesor | 3-12mm |
| Longitud | Mínimo 3 M, Máximo18 M, ou de acordo com o requisito do cliente. |
| Extremos | Os tamanhos pequenos são lisos, os tamanhos grandes são biselados, ou de acordo com o requisito do cliente. |
| Tratamento de superfície | Normalmente desnudo ou barniz negro |
| Embalagem | Tamanhos pequenos inferiores a 219,1 mm em pacotes, tamanhos grandes a granel |
| Pruebas | Composição química, análise térmica, análise de produto, requisitos de tração, etc. de acordo com os requisitos do cliente. |
Composição química dos tubos de aço para pilotos ASTM A252 Grado 1
A análise química é uma parte vital do processo na hora de pedir tubos de aço ASTM A252 Grau 1. A análise química é realizada de acordo com os métodos de ensaio, práticas e terminologia especificados na ASTM A751. Para garantir a exatidão, o comprador tem o direito de realizar análises do produto utilizando duas amostras de cada lote térmico de pilhas de tubos. Deste modo, é possível identificar e retificar qualquer possível problema antes de colocar os tubos em serviço. Se forem seguidos os procedimentos corretos, é possível pedir tubos de aço ASTM A252 Grado 1 com confiança, sabendo que cumprem as normas exigidas.
Propriedades mecânicas dos tubos de pilotaje ASTM A252 Grado 1
Os tubos ASTM A252 Grado 1 devem ser suficientemente resistentes para suportar as forças especificadas nas tabelas seguintes. O limite elástico é o ponto em que o material começa a deformar-se permanentemente sob carga. Pode medir-se pela queda da viga, pela detenção do calibre da máquina de ensaiar ou por outros métodos aprovados. Si no se presenta un límite elástico definido, se determinará en su lugar el límite elástico correspondiente a un desplazamiento del 0,2% de la longitud de calibre de la probeta, o a una extensión total del 0,5% de la longitud de calibre bajo carga. Estes requisitos garantem que o material pode desempenhar a função prevista sem se deformar excessivamente sob tensão.
- Requisitos de tração
| NorE 1-Donde aparece una elipsis (...) en esta tabla, no hay ningún requisito. | ||||
|---|---|---|---|---|
| Resistência à tração, min, psi [MPa] | Grau 1 | Grau 2 | Grau 3 | |
| Ponto de fluência ou limite elástico, min, psi [MPa] | 50 000[345] | 60 000[415] | 60 000[455] | |
| Alargamento mínimo básico para espessores de pared nominales % pulg. [7,9 mm] ou superior: | 30 000[205] | 35 000[240] | 45 000[310] | |
| Alargamento em 8 pulg.[2032 mm] min, %. | 18 | 14 | – | |
| Alargamento em 2 pulg.[50,8 mm] mín.%. | 30 | 25 | 20 | |
| Para espessores de pared nominales inferiores a 7,9 mm [5/16 pulg.], a dedução do alargamento mínimo básico em 50,8 mm [2 pulg.] por cada 0,8 mm [1/32 pulg.] de disminución del espesor de pared nominal por debajo de 7,9 mm [5/16 pulg.], en puntos porcentuales. | 1.5A | 1.25A | 1.0A | |
| Na tabela 2 figuram os valores mínimos calculados: | ||||
- Alargamentos mínimos
| Espesor nominal de la pared | Alargamento em 2 pulg.[50,8 mm],mín,%. | |||
|---|---|---|---|---|
| em. | mm | Grau 1 | Grau 2 | Grau 3 |
| 5/16 ou 0,312 | 7.9 | 30.00 | 25.00 | 20.00 |
| 9/32 ou 0,281 | 7.1 | 28.50 | 23.75 | 19.00 |
| 1/4 0r 0.250 | 6.4 | 27.00 | 22.50 | 18.00 |
| 7/32 ou 0,219 | 5.6 | 25.50 | 21.25 | 17.00 |
| 3/16 ou 0,188 | 4.8 | 24.00 | 20.00 | 16.00 |
| 11/64 ou 0.172 | 4.4 | 23.25 | 19.50 | 15.50 |
| 5/32 ou 0,156 | 4.0 | 22.50 | 18.75 | 15.00 |
| 9/64 ou 0,141 | 3.6 | 21.75 | 18.25 | 14.50 |
| 1/8 ou 0,125 | 3.2 | 21.00 | 17.50 | 14.00 |
| 7/64 ou 0,109 | 2.8 | 20.25 | 16.75 | 13.50 |
| A La tabla anterior indica los valores mínimos de alargamiento calculados para diferentes espesores nominales de pared. Quando o diâmetro nominal de pavimento especificado for intermédio aos indicados anteriormente, o valor mínimo de alargamento será determinado como segue: | ||||
| Grado | ||||
| 1 | E = 48t + 15.00[E = 1.90t +15.00] | |||
| 2 | E = 40t + 12,50[E = 1,56t +12,50] | |||
| 3 | E = 32t + 10.00[E = 1.25t +10.00] | |||
| onde: | ||||
| E = alongamento em 2 pol..%e | ||||
| t = espessura nominal especificada da parede. in.[mm]. | ||||
Variações admissíveis dos tubos de aço para pilotos ASTM A252
| Item | Tolerância |
|---|---|
| Peso unitário | +15%,-5% |
| Diâmetro exterior | ±1% |
| Espesor de pared | ±12,5% |
- De acordo com a norma, cada longitude de pilote de tubo ASTM A252 Grado 1 deve ser pesada por separado. O peso da pilha de tubos não deve variar mais de um 15% por cima ou um 5% por baixo do seu peso teórico, que é calculado utilizando a sua longitude e o seu peso por unidade de longitude. Se o peso não for especificado na ordem de compra, é da responsabilidade do fabricante assegurar que o tubérculo se ajusta à fórmula de cálculo especificada.
- O diâmetro exterior dos pilotos de tubagem não se desviará em mais de um 1% do diâmetro especificado.
- O diâmetro do paredão em qualquer ponto não deve ser superior a 12,5% do diâmetro nominal.
